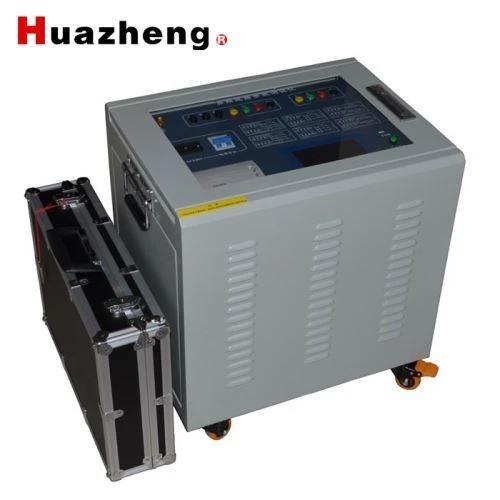

آزمایشگر پارامتر خط انتقال فرکانس پایلوت HZ2822
1. بررسی اجمالی
این دستگاه می تواند خطوط مختلف انتقال برق فشار قوی (سربار، کابل ها، کابل های سربار مختلط، پارامترهای فرکانس برق نصب شده بر روی چندین قطب در یک قطب (خازن توالی مثبت، امپدانس توالی مثبت، ظرفیت خازنی توالی صفر، امپدانس توالی صفر، متقابل را به دقت اندازه گیری کند. ظرفیت القایی و کوپلینگ و غیره)، به طور کامل الزامات "مقررات راه اندازی و پذیرش پروژه های ساخت و ساز زیرساخت انتقال و تبدیل" را برآورده می کند، DL / T{2}} "220-500kV Power). مقررات تنظیم عملکرد دستگاه حفاظت رله شبکه، و "GB50150-2006".
این ابزار یک ساختار یکپارچه با یک ماژول توان تبدیل فرکانس داخلی دارد که می تواند فرکانس را تبدیل کرده و توان خروجی را تنظیم کند. فن آوری فیلتر دیجیتال برای جلوگیری از تداخل میدان الکتریکی فرکانس توان در آزمایش استفاده می شود و مشکل اندازه گیری دقیق تحت تداخل میدان الکتریکی قوی اساساً حل می شود.
2.ویژگی های ابزار
1. آزمایش خازن توالی مثبت، خازن توالی صفر، امپدانس دنباله مثبت، امپدانس توالی صفر و سایر پارامترهای خط را به سرعت و با دقت کامل کنید، و همچنین اندوکتانس متقابل و ظرفیت کوپلینگ بین خطوط را اندازه گیری کنید.
2. توانایی ضد تداخل قوی، می تواند با دقت تحت شرایطی آزمایش کند که نسبت سیگنال بین فرکانس به سیگنال فرکانس قدرت 1:10 باشد.
3. سیم کشی خارجی ساده است و تمام تست های پارامتر خط را می توان تنها با یک بار دسترسی به سیم های سرب مدار مورد آزمایش تکمیل کرد. حل کامل مشکلات سیم کشی تست خسته کننده، تداخل، پایداری و دقت در روش های تست موجود.
4. این ابزار از یک میکروکامپیوتر تک تراشه با سرعت بالا به عنوان هسته برای تحقق بخشیدن به ادغام مدل های توان آزمایشی، ابزار دقیق و محاسباتی استفاده می کند و تجهیزات یک کامیون را در یک ابزار متراکم می کند.
5. این ابزار از نمایشگر کریستال مایع با ماتریس نقطه ای با صفحه نمایش بزرگ 320*240 استفاده می کند، ماوس چرخشی از ایالات متحده وارد می شود و چاپگر میکرو تعبیه شده نتایج را چاپ می کند. عملیات بسیار ساده است.
6، فرآیند تست ابزار سریع است، دستگاه به طور خودکار کنترل حالت تست، کنترل باک و محاسبه اندازه گیری داده را تکمیل می کند و نتایج آزمایش را چاپ می کند، اندازه گیری پارامتر دنباله ای در یک دقیقه تکمیل می شود، زمان تست کوتاه می شود، حجم کار تا حد زیادی کاهش می یابد، در عرض 20 دقیقه می تواند حجم کار دو ساعت از روش های سنتی را تکمیل کند.
7. دقت تست بالا. خود این ابزار سه مجموعه از منابع توان فرکانس متفاوت نزدیک به فرکانس توان (42.5 هرتز / 57.5 هرتز 45 هرتز / 55 هرتز 47.5 هرتز / 52.5 هرتز) را برای انتخاب فراهم می کند که می تواند به راحتی فرکانس برق و تداخل درهم و برهمی را از هم جدا کند و به طور موثر به High کوچک دست یابد. - اندازه گیری دقیق سیگنال ها
