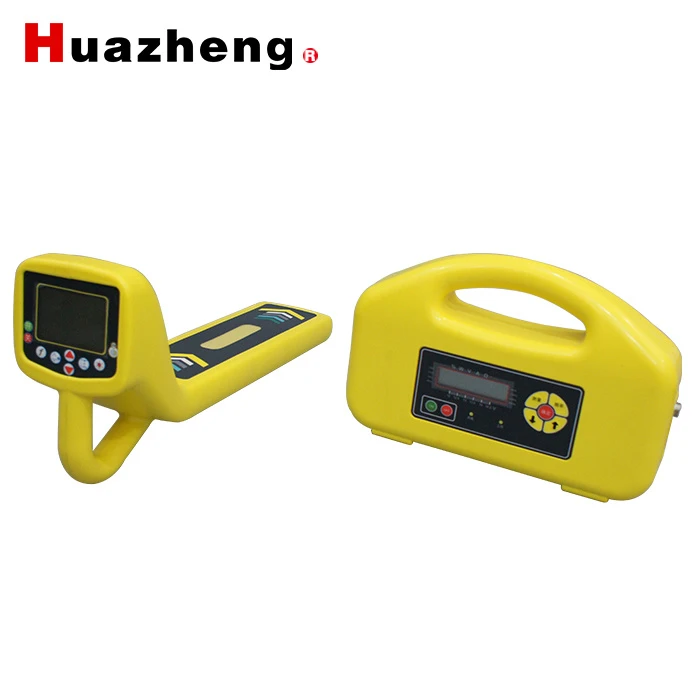

آشکارساز کابل مدفون و لوله هوشمند HZ-6000

معرفی

کابل یاب یک ابزار جامع است که برای ردیابی مسیر خط لوله، اندازه گیری عمق خط لوله زیرزمینی و شناسایی خط لوله هدف استفاده می شود.

عملکرد اختیاری:

مکان یابی کابل؛

نقشه برداری و نقشه برداری GPS

ویژگی:

حالت تشخیص: حالت کلاسیک. حالت نمایش پلان؛ حالت منحنی سیگنال

کلاسیک Mقصیده

نمایشگر قطب نما، جهت و دامنه سیگنال، به طور مستقیم جهت چپ و راست خط لوله را نشان می دهد.

حالت نمایش پلان

360 درجه نشانگر مسیر خط لوله همه جانبه، به طور مداوم عمق، جریان و موقعیت نسبی خط لوله را نمایش می دهد. رابط کاربری ساده و شهودی است.

حالت منحنی سیگنال

می تواند منحنی های قدرت سیگنال تاریخی را نمایش دهد و با مشاهده تغییرات منحنی های قدرت سیگنال در مکان های مختلف، مکان کابل ها را بیابد.

جهت فعلیشناسایی برای مقداریفرکانسies

می تواند تداخل خطوط مجاور را از بین ببرد و با کالیبره کردن جهت جریان از خطاهای ردیابی جلوگیری کند.

3. تست رفت و برگشت

کاربران می توانند فرکانس سیگنال مناسب را برای اندازه گیری خط لوله از طریق نتایج جاروب فرکانس انتخاب کنند تا از تداخل فرکانس مشترک جلوگیری کنند.

4.12 فرکانس تشخیص فعال و 4 فرکانس تشخیص غیرفعال.

5. Mروش های خروجی سیگنال چندگانهبرای فرستنده: خروجی مستقیمعلامتکوپلینگ، روش القایی.

6. توان خروجی تقویت شده برای فرستنده، تطبیق امپدانس کاملاً خودکار و حفاظت کاملاً خودکار.

7. نور تعبیه شده در زیر ابزار برای تسهیل عملیات شبانه.

مشخصات

گیرنده

فرستنده/Tx

تابع	محل کابل های مدفون / خط لوله: ردیابی مسیر کابل/خط لوله، نمایش جهت، اندازه گیری عمق و اندازه گیری جریان شناسایی کابل برق دار؛ شناسایی کابل بدون انرژی؛
PصاحبSعرضه کنید	بسته باتری لیتیوم یونی قابل شارژ 7.4 ولت DC 3400 میلی آمپر ساعت
دریافت پیکربندی	سیم پیچ دریافت داخلی؛ کویل روگوفسکی؛ گوشی پزشکی (آنتن از راه دور)؛
ارتباط بلوتوث	ارتباط بلوتوث؛ اتصال به برنامه های تلفن همراه برای پردازش داده های مختلف؛
Rدریافت کردنFتوالی	فرکانس تشخیص فعال: 577 هرتز، 640 هرتز، 1280 هرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10 کیلوهرتز، 33 کیلوهرتز، 66 کیلوهرتز، 82 کیلوهرتز، 201 کیلوهرتز فرکانس تشخیص غیرفعال: 50 هرتز، 250 هرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10 کیلوهرتز، 33 کیلوهرتز، 66 کیلوهرتز، 82 کیلوهرتز، 201 کیلوهرتز
حالت مکان یابی	حالت اوج گسترده، حالت اوج پاسخ، حالت پوچ
موقعیت یابی حالت و صفحه نمایش	حالت کلاسیک؛ حالت نمایش پلان؛ حالت منحنی سیگنال؛
دقت اندازه گیری عمق	± 5٪ (عمق زیر 3 متر)؛ ± 10٪ (عمق از 3 متر تا 20 متر)
شناسایی جهت کابل هدف	در طول تعیین مسیر کابل، فلش دقیق به کابل هدف مورد آزمایش اشاره می کند.
SدورIنشانه	FM: زیر و بمی صدا با قدرت سیگنال تغییر می کند
توانایی ضد تداخل	باند فرکانس دریافتی بسیار باریک می تواند فرکانس برق و تداخل هارمونیک از کابل ها و خطوط لوله مجاور مجاور را سرکوب کند.
کابلIدندانپزشکی	کویل روگوفسکی; گوشی پزشکی (آنتن از راه دور)؛ کابل کالیبراسیون:1-10 مقدار کالیبراسیون: درصد سیگنال دریافتی و سیگنال ارسالی شناسایی موفق: 75%~135%; گیره فرستنده، گیره گیرنده و سیگنال بارگیری باید در یک جهت باشند
روشنایی شب LED	چراغ قوه در گیرنده نصب شده است
ال سی دی	3.{1}}اینچ صفحه نمایش LCD رنگی
ابعاد	تقریباً 290 میلی‌متر (L) × 128 میلی‌متر (W) × 700 میلی‌متر (H)
وزن	حدود 1.90 کیلوگرم
شارژر	DC 8.4V 1A
قدرت چراغ قوه	حداکثر 1 وات
رابط خارجی	سوکت USB Mini-B برای به روز رسانی سیستم عامل: 1 پورت شارژ DC: 1 سوکت اتصال سیم پیچ انعطاف پذیر: 1
کویل روگوفسکی	L: تقریباً 620 میلی متر قطر سیم: φ8mm
قطر سیم پیچ	φ200 میلی متر، سفارشی
Sتتوسکوپبعد، ابعاد، اندازه	L: 111mm×W: 60mm×H: 27mm، اختیاری
طول سیم سرب	گوشی پزشکی: حدود 3 متر
دما و رطوبت کار	-10 درجه -40 درجه ;زیر ۸۰% Rh
ذخیره سازیدما و رطوبت	-10 درجه ~50 درجه ; کمتر یا مساوی با RH 95، بدون تراکم
قدرت دی الکتریک	AC3700V/rms (بین انتهای بالایی و پایینی محفظه)
مقررات ایمنی	IEC{0}} CAT Ⅲ 600 ولت، IEC61010-031، IEC61326، سطح آلودگی 2

تابع	انتقال سیگنال فرکانس چندگانه؛
منبع تغذیه	بسته باتری لیتیوم یون قابل شارژ 11.1 ولت DC 12800 میلی آمپر ساعت
روش مکان یابی	ارتباط مستقیم؛ کوپلینگ سیگنال؛ القاء؛
فرکانس خروجی	577 هرتز، 640 هرتز، 1280 هرتز، 2.56 کیلوهرتز، 3.20 کیلوهرتز، 4.09 کیلوهرتز، 8.19 کیلوهرتز، 10 کیلوهرتز، 33 کیلوهرتز، 66 کیلوهرتز، 82 کیلوهرتز، 201 کیلوهرتز
توان خروجی	حداکثر 10 وات، 10 دنده قدرت موجود است
امپدانس	تطبیق امپدانس و عملکردهای حفاظتی کاملاً خودکار
ولتاژ خروجی برای اتصال مستقیم	حداکثر 150 ولت
Cحفاظت در برابر جریان	حفاظت در برابر اضافه بار و اتصال کوتاه
ال سی دی	صفحه نمایش LCD رنگی 5.{1}}اینچی
ابعاد فرستنده	حدود L: 320mm×W: 275mm×H: 145mm
وزن	فرستنده: تقریباً 3.85 کیلوگرم؛ گیره انتقال: حدود 1.18 کیلوگرم
شارژر	DC 12.6V 2A
گیره انتقال	ابعاد: L: 297mm×W194mm×H39mm
	قطر: φ150mm
	سیم سرب: 3 متر
	سرب تست قرمز: 3 متر; سرب تست سیاه: 3 متر;
رابط خارجی	سوکت USB نوع B برای به روز رسانی سیستم عامل: 1 پورت شارژ DC: 1 سوکت اتصال گیره انتقال سیگنال: 1 رابط هدایت آزمایشی اتصال مستقیم: 2
مقاومت در برابر فشار	این کیس می تواند وزن حدود 200 کیلوگرم را تحمل کند
قدرت دی الکتریک	AC 3700V/rms (بین انتهای بالایی و پایینی محفظه)
EMC	IEC61326 (EMC)
مقررات ایمنی	IEC{0}}(CAT Ⅲ 300V، CAT IV 150V، سطح آلودگی 2)
